Fabrication d'outils de coupe de précision

Entreprise : OSL Cutting Technologies

Lieu : Sheffield, Royaume-Uni

Produit Eclipse installé : Skid AutoMag 12

Industrie : Manufacture d'outils

Type de processus : Coupe et rectification

Type de fluide : Huile légère de pierrage

Contexte de l'application

Située à Sheffield dans le South Yorkshire, OSL Cutting Technologies est l'un des principaux fournisseurs d'outils spécialisés destinés à l'ingénieur industriel et au fabricant. Ses produits incluent des systèmes de perçage et d'alésage magnétiques pour toute une gamme d'applications diverses dont la fabrication de la tôle, l'ingénierie générale, la construction et les réseaux d'énergie, l'électricité, l'automobile et les accessoires de transport, ainsi que de métiers divers et du bricolage. OSL Cutting Technologies utilise 3 rectifieuses d'outils Walter dans sa production de composants utilisés pour construire ses produits.

Problème

OSL Cutting Technologies avait auparavant utilisé plusieurs méthodes de filtration sur ses machines de rectification Walter, notamment 2 filtres magnétiques MicroMag d'Eclipse Magnetics. Néanmoins, en raison des volumes élevés d'huile passant dans ces petites unités de filtration, celles-ci ont rapidement été submergées par les contaminants et l'accumulation de sédiments.

L'huile contaminée continuant à circuler dans les machines, la qualité de la rectification était compromise. Les opérateurs devaient nettoyer manuellement les filtres, ce qui entraînait des temps d'arrêts et des frais de main d'œuvre. Le dépôt de contaminants dans les rectifieuses affectait également les soufflets de protection utilisé sur la machine Walter, entraînant leur remplacement fréquent pour un coût approchant les 3000 £ par an.

La limaille retirée de la machine était saturée d'huile, dont OSL Cutting Technologies devait payer le retrait et l'élimination.

Solution

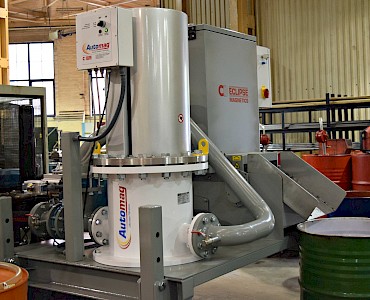

Eclipse Magnetics a fourni à OSL Cutting Technologies un système de filtration magnétique Automag Skid. L'AutoMag Skid est un système efficace autonome de filtration et de récupération du liquide fonctionnant automatiquement, qui minimise les pertes de liquide lors du nettoyage et convient de façon idéale aux rectifieuses d'outils de la société.

L'Automag Skid élimine la contamination magnétique et paramagnétique, jusqu'à une échelle inférieure au micron, dans l'huile utilisée sur les rectifieuses Walter d'OSL Cutting Technologies. Le filtre retient la contamination jusqu'à ce que celle-ci soit relâchée lors du processus automatique de vidange, qui détourne rapidement le contenu vidangé du filtre pour que le fluide emporte toute la contamination dans un réservoir tampon. Ce réservoir tampon déverse ensuite le fluide contaminé dans le tambour séparateur pour liquide de refroidissement à haute intensité, et ce tambour séparateur magnétique élimine la contamination à l'intérieur du fluide. Le fluide propre est alors remis en circulation et les contaminants sont extraits sous une forme prête à la mise au rebut ou au recyclage.

Depuis l'installation du filtre magnétique Automag Skid d'Eclipse Magnetics, l'huile a été débarrassée de près de 90 % de la boue de meulage. Et une huile plus propre se traduit par une durée d'utilisation prolongée, ce qui réduit les coûts. L'élimination efficace de la boue de meulage contenue dans l'huile prolonge également la durée de vie des composants de la machine, y compris des soufflets, ce qui entraîne une économie annuelle de 3000 £ pour OSL Cutting Technologies. La réduction des coûts s'effectue également sur les heures de main d'œuvre, car les opérateurs ne sont plus obligés de nettoyer manuellement les filtres.

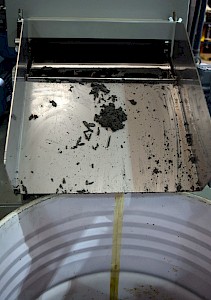

Le filtre a aussi réduit les coûts de mise au rebut des particules extraites de l'huile. Auparavant, OSL Cutting Technologies devait payer pour l'élimination d'une pâte épaisse et huileuse qui contenait les particules métalliques. Ces particules métalliques retirées par l'Automag Skid sont plus sèches et leur contenu en huile a été sensiblement réduit, ce qui permet de les vendre comme ferraille.

Commentaire

David Hukin, ingénieur de travaux chez OSL Cutting Technologies, déclare : « Automag Skid a dépassé nos attentes ; nous sommes plus que satisfaits de ses performances. 90 % des copeaux peuvent désormais être retirés de l’huile, ce qui constitue une amélioration considérable qui nous permet de réaliser de nombreuses économies. »
